Ручной поворотный привод CS2 AV POWER-1 для ETU EKF AVERES
Рекомендованная розничная цена 3 416 ₽ за шт
Базовая цена 4 555 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Тип изделия | Ручной поворотный привод |
Цвет | Черный |
Запираемый (-ая) | Нет |
С осью-переходником | Да |
Подходит для силового выключателя | Да |
Подходит для выключателя-разъединителя | Нет |
Серия | Averes |

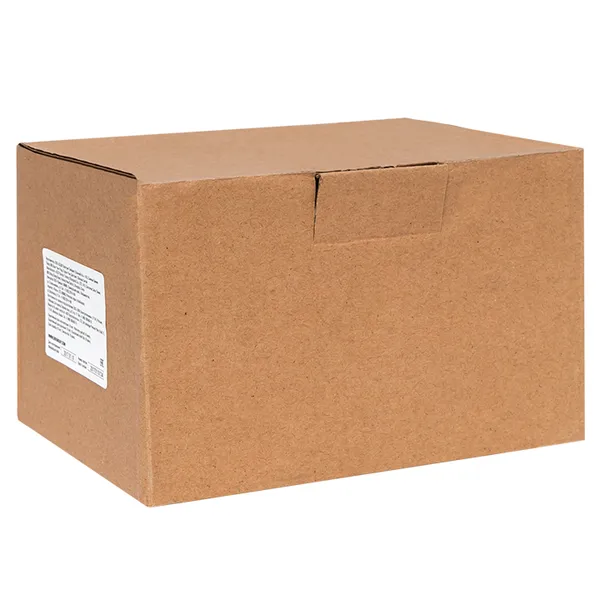

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 2 | 40 |
Единица хранения | Штука | Упаковка | Упаковка |
Штрих-код | 4690216132693 | 4690216505121 | 24690216132697 |
Вес брутто, кг | 0.6200 | 1.1490 | 24.4190 |
Объем, м³ | 0.00250624 | 0.00262700 | 0.08284400 |
Длина, м | 0.1780 | 0.1800 | 0.3360 |
Ширина, м | 0.1280 | 0.1140 | 0.4130 |
Высота, м | 0.1100 | 0.1280 | 0.5970 |
Описание
Описание
Выключатели АV POWER могут комплектоваться дополнительными устройствами. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель АV POWER в соответствии с особенностями защищаемого объекта. Способы установки дополнительных устройств зависят от типов устройств. Дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальш-панелью, которая крепится на винтах на корпусе выключателя. Проводники от дополнительных устройств выводятся на корпус выключателя с боков через специальные гнезда. Элетро- и ручной приводы крепятся на корпусе выключателя. Коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.
Применение
- Модуль индикации AV-CМ1 EKF AVERES устанавливается на дверь шкафа и используется для
- - индикации рабочих параметров;
- - для дистанционного отключения выключателя;
- - ручного программирования настроек выключателя;
- - обеспечения дополнительным источником питания электронного расцепителя EТU. Конвертер AV-RS1 EKF AVERES
- Преобразовывает формат USB в RS-485 / RS-422 и имеет питание от USB-порта.
- Основные функции:
- • Преобразование RS-485 / RS-422 в USB2.0
- • Защита цепи порта от статического электричества и молний
- • Внутренний интеллектуальный модуль идентифицирует и без задержки передает поток сигналов RS-485 / RS-422
- • Высокая скорость передачи данных до 300 ~ 115,2 Kbps
- Параметры
- Скорость передачи данных: 300 ~ 115200 бит.
- Дальность связи: 1,5 км.
- Защита: изоляция 15 кВ.
- Относительная влажность: 0 ~ 95% (без конденсации).
- Рабочая температура: -40°С ~ 85°С.
- Поддержка программного обеспечения: Win98 / 2000 / XP Apple, OS8 / OS9.
- Аварийный контакт AL Показывает отключение автомата по аварии.
- Дополнительный контакт AX EKF AVERES Показывает состояние главных контактов.
- Аварийный контакт + дополнительный контакт (AL+AX) EKF AVERES Показывает отключение автомата по аварии + состояние главных контактов.
- Независимый расцепитель SHT EKF AVERES Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.
- Расцепитель минимального напряжения UVT EKF AVERES
- Расцепитель минимального напряжения (РМ) вызывает отключение выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя минимальный
- расцепитель отключит автоматический выключатель.
- Моторный привод CD-2 EKF AVERES Предназначен для дистанционного включения и отключения выключателя. Изделие имеет ручной и дистанционный механизм управления. Ручка ручного привода находится в передней части передней крышки.

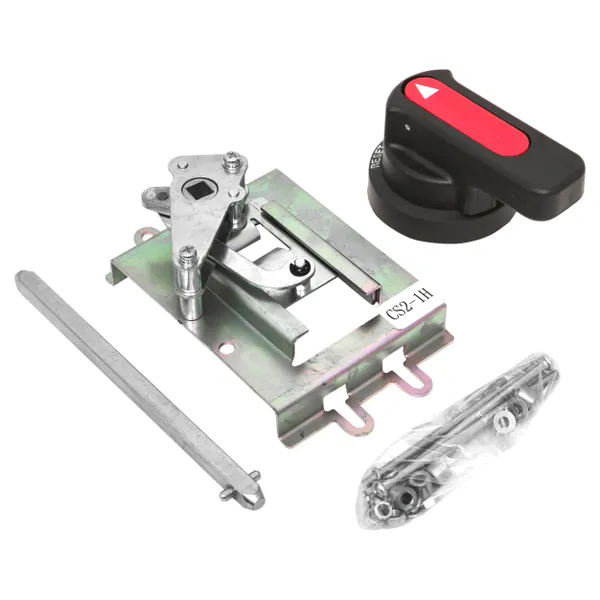

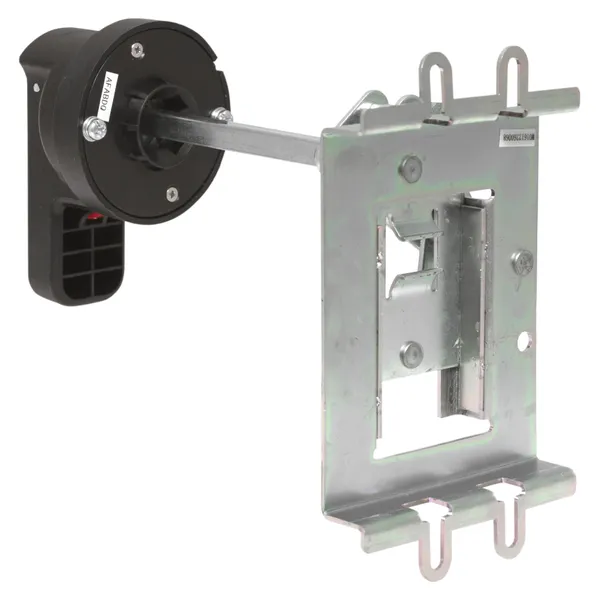

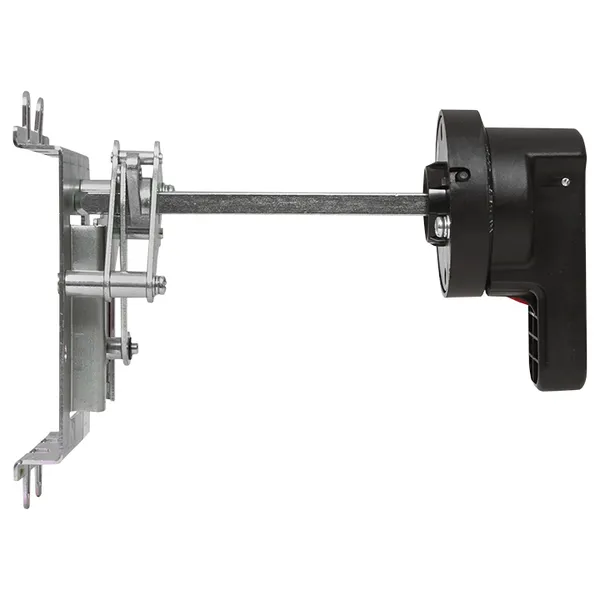

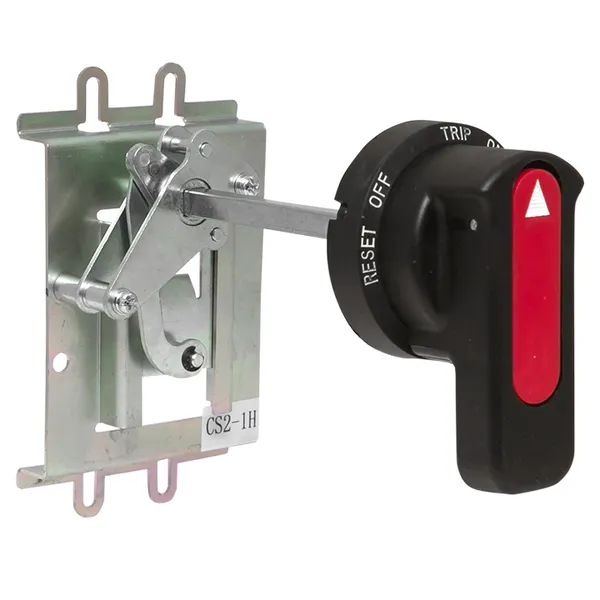

- Ручной поворотный привод CS1, CS2 EKF AVERES Ручной поворотный привод CS1 – с центральным приводным механизмом. Ручной поворотный привод CS2 – с приводным механизмом эксцентриком. Ручной поворотный привод предназначен для ручного включения и отключения выключателя через дверь шкафа.
- Выводы для заднего подключения F EKF AVERES
- Служат для исполнения необходимого варианта присоединения проводников к выключателю. Заднее подключение, тип F. Автоматический выключатель установлен на монтажной панели и может быть подключен через монтажную панель расширителями выводов для заднего подключения. Шины могут быть присоединены с разных направлений, таких как горизонтальное или вертикальное.
- Контактные пластины K2 EKF AVERES Служат для исполнения необходимого варианта присоединения проводников к выключателю. Переднее прямое подключение
- Расширители выводов K3 EKF AVERES Служат для исполнения необходимого варианта присоединения проводников к выключателю. Переднее расширенное подключение
Документация
Документация
Сертификаты
Сертификат (PDF, 1.4 МБ)
Сертификат (PDF, 1.6 МБ)
Паспорта
Конвертер AV-RS1 EKF AVERES (PDF, 540.3 КБ)
Выкатные панели AVERES (PDF, 869.9 КБ)
Моторный привод CD-2 EKF AVERES (PDF, 237.0 КБ)
Ручной поворотный привод CS1, CS2 EKF AVERES (PDF, 954.2 КБ)
Конвертер AV-DP EKF AVERES (PDF, 147.9 КБ)
Модуль индикации AV-CМ1 EKF AVERES (PDF, 492.2 КБ)
Мастер-каталоги
Мастер-каталог "Дополнительные устройства AV POWER EKF AVERES" (PDF, 2.8 МБ)
3D - модели
3D-модели "Аксессуары для выключателей силовых AV Power EKF AVERES" (7Z, 100.0 КБ)
3D-модели "Расширители выводов под шину" (RAR, 66.6 КБ)
