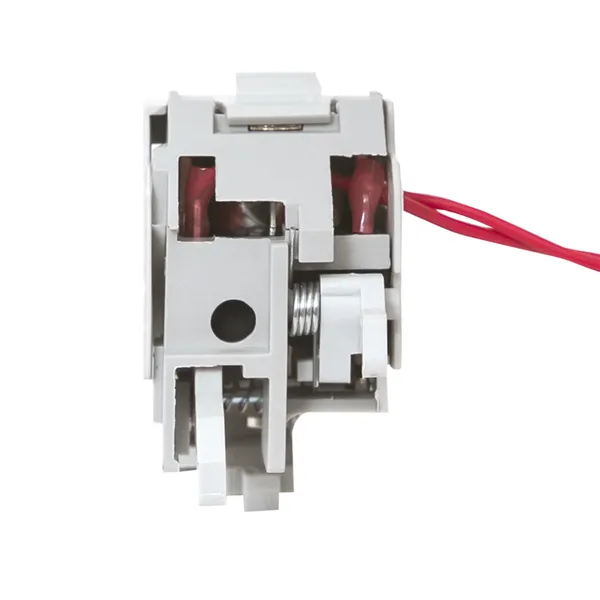

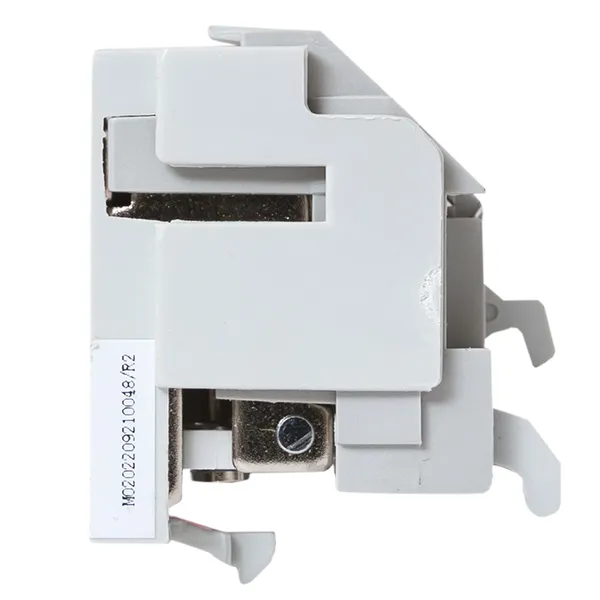

Независимый расцепитель SHT AV POWER-1 для ETU DC220V слева EKF AVERES
/products/D75570FCC061175DA51A92B4A08E40BA.jpg)
/products/BE077EDE361E2234AF12D3B31D5DF166.jpg)
/products/216E14C7EA8FE274AA753F2F9EBD033A.jpg)
/products/1438A846975A6318B9FA382C5C4B523E.jpg)
/products/3C356A88A4524A2EC71878FAFACDA6FB.jpg)
/products/D75570FCC061175DA51A92B4A08E40BA.jpg)
/products/BE077EDE361E2234AF12D3B31D5DF166.jpg)
/products/216E14C7EA8FE274AA753F2F9EBD033A.jpg)
/products/1438A846975A6318B9FA382C5C4B523E.jpg)
/products/3C356A88A4524A2EC71878FAFACDA6FB.jpg)
Рекомендованная розничная цена 3 537 ₽ за шт
Базовая цена 4 716 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Тип изделия | Независимый расцепитель |
| Подходит для силового выключателя | Да |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 161...253 |
| Количество переключающих (перекидных) контактов | 0 |
| Серия | Averes |
| Тип подключения | Плоский штекерный разъем |
| Подходит для выключателя-разъединителя | Да |
| Подходит для защитного выключателя двигателя | Нет |
| Подходит для реле перегрузки | Нет |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Катушка для включения | Нет |
| Катушка для отлючения | Нет |
| Начальное значение диапазона тока срабатывания расцепителя короткого замыкания, А | 0 |
| Конечное значение диапазона тока срабатывания расцепителя короткого замыкания, А | 0 |
| Тип напряжения управления | DC (постоян.) |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 60 |
| Единица хранения | Штука | Упаковка | Упаковка |
| Штрих-код | 4690216132495 | 4690216132549 | 14690216132492 |
| Вес брутто, кг | 0.0440 | 0.5280 | 3.7350 |
| Объем, м³ | 0.00017800 | 0.14521200 | 0.14583100 |
| Длина, м | 0.0700 | 0.5880 | 0.5890 |
| Ширина, м | 0.0380 | 0.6300 | 0.6300 |
| Высота, м | 0.0670 | 0.3920 | 0.3930 |
Описание
Описание
Выключатели АV POWER могут комплектоваться дополнительными устройствами. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель АV POWER в соответствии с особенностями защищаемого объекта. Способы установки дополнительных устройств зависят от типов устройств. Дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальш-панелью, которая крепится на винтах на корпусе выключателя. Проводники от дополнительных устройств выводятся на корпус выключателя с боков через специальные гнезда. Элетро- и ручной приводы крепятся на корпусе выключателя. Коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.
Документация
Документация
Мастер-каталоги
Мастер-каталог «Дополнительные устройства AV POWER EKF AVERES» (PDF, 2.8 МБ)
Презентации
Презентация «Установка аксессуаров в автоматические выключатели в литом корпусе» (PDF, 1.3 МБ)
3D-модели
3D-модели «Аксессуары для выключателей силовых AV Power EKF AVERES» (7Z, 100.0 КБ)
3D-модели «Расширители выводов под шину» (RAR, 66.6 КБ)
