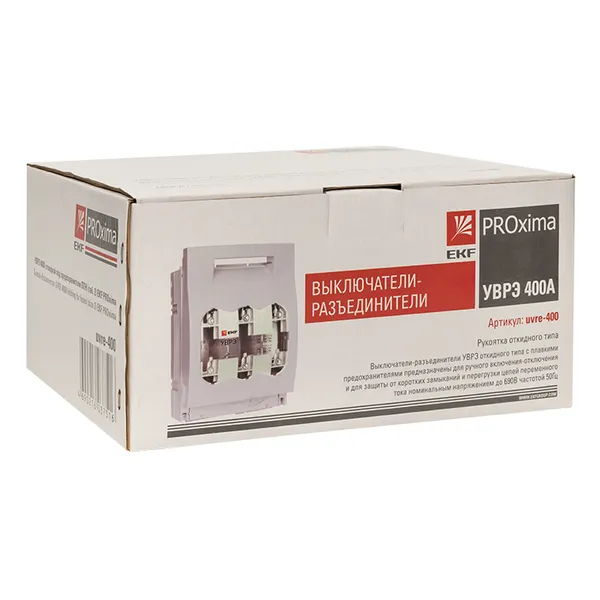

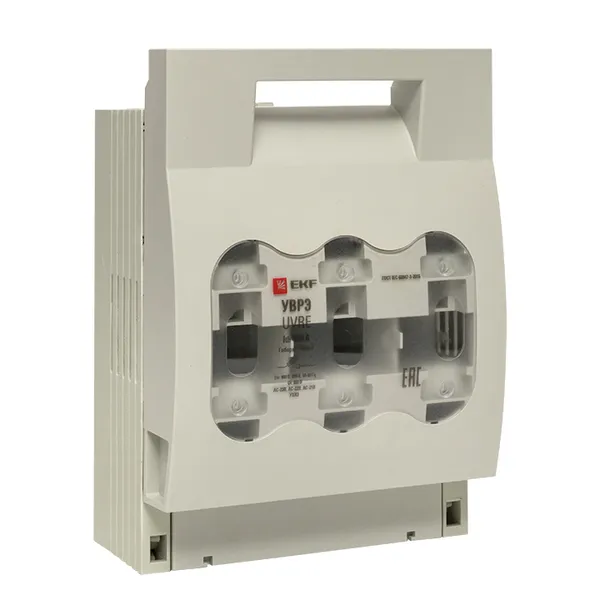

Выключатель-разъединитель УВРЭ 400А откидного типа под предохранители ППН (габ.2) EKF
9 347 ₽ за шт
12 463 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
Статус | Регулярная |
Защита | Ножевой предохранитель |
Возможность расширения | Нет |
С прозрачн. (светопрониц.) крышкой | Да |
Количество полюсов | 3 |
Материал корпуса | Пластик |
Степень защиты (IP) | IP30 |
Ширина, мм | 210 |
Высота, мм | 288 |
Глубина, мм | 128 |
Номин. ток, А | 400 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 4 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4690216037516 | 4690216037516 | 14690216037513 |
Вес брутто, кг | 4.0000 | 4.0000 | 15.0300 |
Объем, м³ | 0.00966000 | 0.00966000 | 0.04247775 |
Длина, м | 0.3000 | 0.3000 | 0.4700 |
Ширина, м | 0.2300 | 0.2300 | 0.3100 |
Высота, м | 0.1400 | 0.1400 | 0.3050 |
Описание
Описание

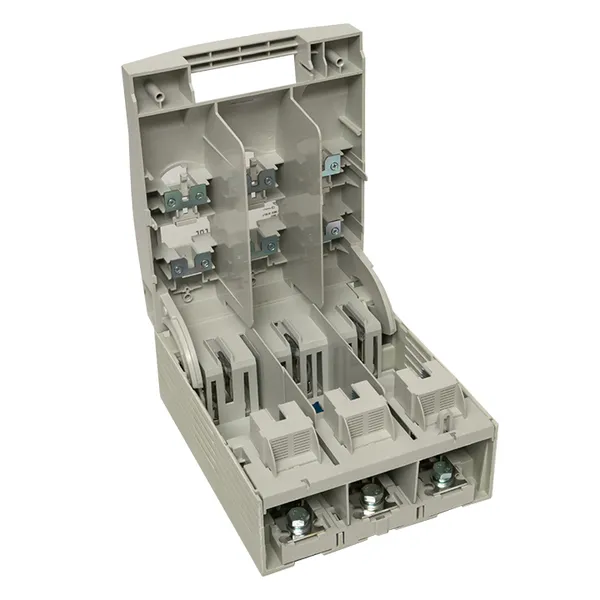

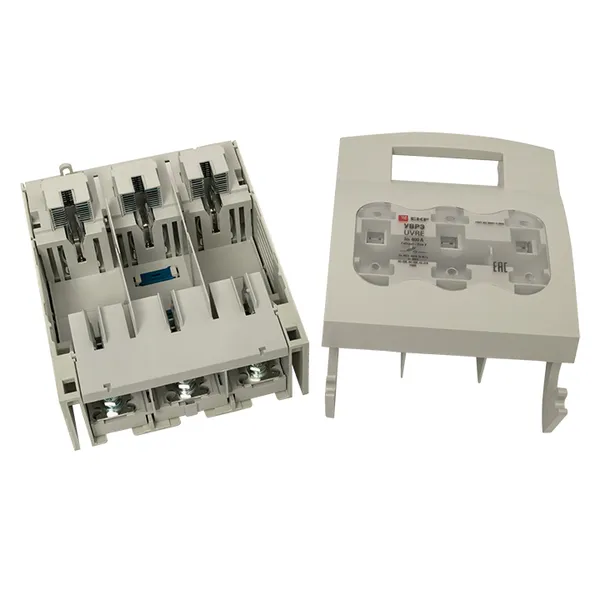

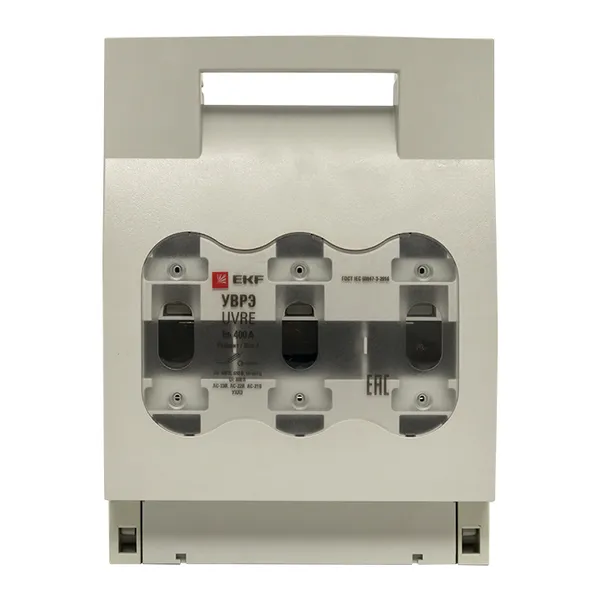

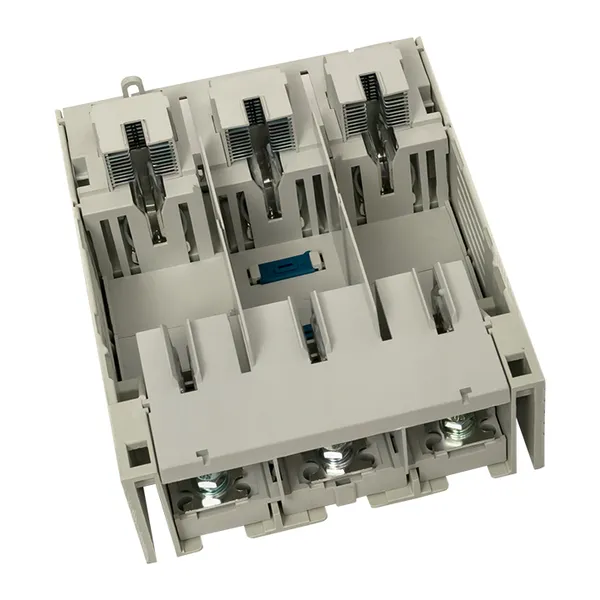

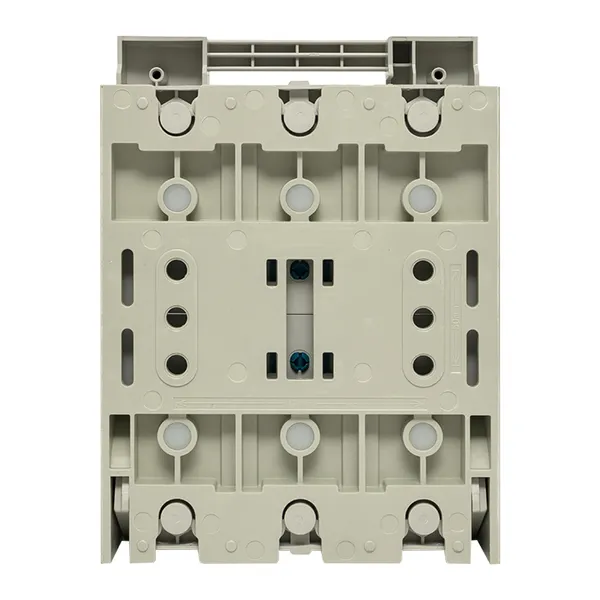

Выключатели-разъединители УВРЭ откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока номинальным напряжением до 690В частотой 50Гц (предохранители в комплект поставки не включены). Применяются в вводно-распределительных устройствах, распределительных и шкафах управления. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом. Выключатели устанавливаются на монтажную панель. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO+NC.
Комплектация

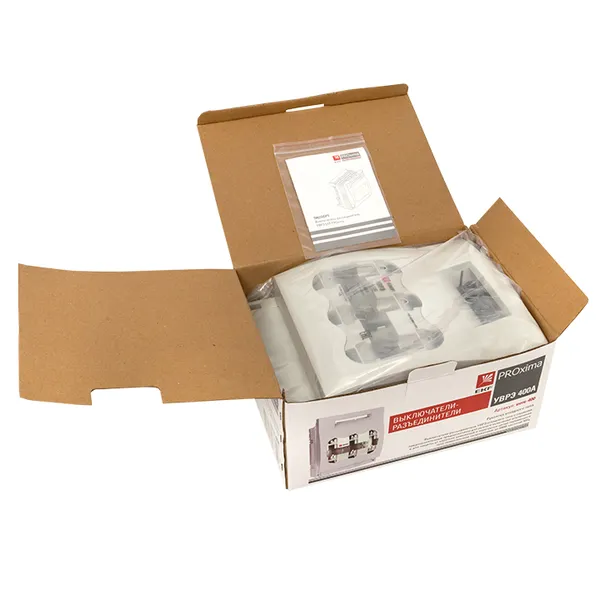

- 1. Выключатель-разъединитель серии ВРЭ/УВРЭ. 2. Паспорт. Плавкие предохранители и дополнительные устройства (контакт состояния, выносная рукоятка, замок) в комплект поставки не включены и приобретаются отдельно.
Документация
Документация
Сертификаты
Сертификат разъединители ПЦ (PDF, 1.8 МБ)
Паспорта
Паспорт "Выключатели-разъединители УВРЭ EKF" (PDF, 381.2 КБ)
Мастер-каталоги
Мастер-каталог ВРЭ УВРЭ (PDF, 370.1 КБ)
3Д - модели
3D модели "УВРЭ откидного типа" (7Z, 3.2 МБ)
